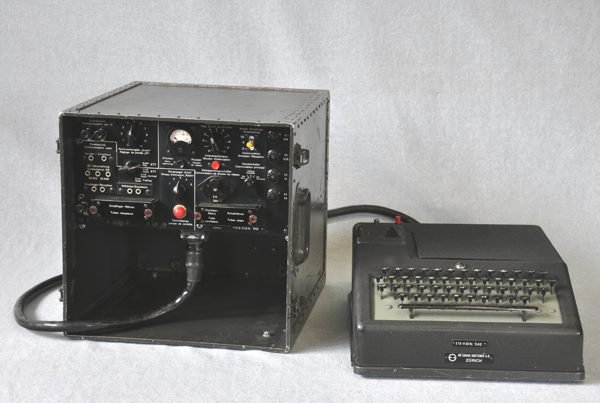

Einton-Kombinationsschreiber Modell R 55
ETK-R 55
Mit dem Einton-Kombinationsschreiber hatte Dr. Edgar Gretener gezeigt, dass auch echte Alternativen zum klassischen Fernschreiber (Stg-34, Stg-100) möglich waren. Sein Ziel war eine drastische Verringerung an Gewicht und mechanischer Komplexität. Das gelang mit dem ETK 47/50 - allerdings nur für den Betrieb über Drahtverbindungen. Für die Textübertragung via Funk stand weiterhin nur der Hellschreiber zur Verfügung (wenn man von der Morsetelegrafie einmal absieht). Der HS arbeitete aber auf Kurzwellenverbindungen nicht zuverlässig. Also ging es jetzt darum, den ETK zu befähigen, über die vorhandenen Grossfunkstationen zu kommunizieren. Mit grossem Aufwand (Synchronisation, «Schwundbekämpfung») gelang es, eine einigermassen befriedigende Lösung zu finden. Beliebig weit liessen sich aber die zum Teil recht betagten KW-Stationen nicht «aufbohren». Hauptverdienst des ETK-R ist seine Funktion als «Katalysator»: Dank ihm wurde der KFF 58 möglich. Denn zusammen mit der neuen, frequenzschubgetasteten SE-222 wurden chiffrierte Funkfernschreibverbindungen anfangs der 60er-Jahre zum Hit.
Einsatz bei der Truppe	1957 - 1980
Einsatzstufe(n)	Grosse Verbände
Einsatzzweck(e)	Kommandofunk
Hauptbetriebsart	Schreibfunk
Netzbildung	Zweiernetze
Beschaffung	1957 90
Zuteilung	Funkerkompanien
Einsatz in Kombination mit	SE-302, SE-403, SE-406, TC 53, UG 55
Vorgängergerät(e)	HS 36/41/46
Nachfolgegerät(e)	KFF/TC 58/68
Eine vollständige Anlage für chiffrierten Fenschreibvekehr besteht aus folgenden drei Geräten: a) Fernschreiber und Modem (ETK-R 55) b) Lochstreifen-Umsetzgeber (UG 55) c) Telekryptogerät (TC 53) Den Werdegang vom ETK bis zu seinem sehr erfolgreichen Nachfolger, dem KFF, hat W. Schmid in seinem Buch «Der Krypto-Funk-Fernschreiber KFF 58» sehr ausführlich beschrieben (s.u. Literatur).
Entwicklung bei	Dr. E. Gretener AG, Zürich
Entwicklungsjahr(e)	1953 - 1954
Hersteller	Dr. E. Gretener AG, Zürich
Produktionsjahr(e)	1956 - 1957
Schrittgeschwindigkeit	93 Baud
Schreibgeschwindigkeit	295 ZpM
Fernschreibcode	Start-/Stoppverfahren 14-Schritt-Code
Übertragungsart	Draht: ETT 1500 Hz, Halbduplex Funk: umgetastete NF 1255/1145 Hz, Halbduplex Funk Fading: umgetastete NF 1255/1145 Hz, Halbduplex
Textausgabe	Klebstreifen
Mobilität/Transport	Transportkiste
Speisung	Netzbetrieb 110-250V, 50 Hz
Gewicht	30 kg ETK-R 55 82 kg ganze Anlage (ETK-R 55, TC 53, UG 55)
Anmerkung zu Übertragungsarten «Funk» und «Funk Fading»: In beiden Betriebsarten wird umgetastete NF 1255/1145 Hz ausgesendet und auch im empfangsseitigen NF-Modem demoduliert. In Betriebsart «Funk Fading» ist im NF-Moden ein weiterer Detektor zugeschaltet, der zusätzlich die durch Nichtlinearitäten im HF-AM-Demodulator entstehende erste Harmonische (2510/2290 Hz) auswertet. Als Ausgangssignal zur Steuerung des ETK-Schreibers wird automatisch das stärkere Signal ausgewählt. Zur Erstellung der Lochstreifen diente der Siemens-Streifenfernschreiber 68 ohne angebautem Lochstreifensender, genannt Handstanzer Hds 68. Der Vorteil dieser Stanzer gegenüber älteren Geräten (HS 41) war, dass der gelochte Text gleichzeitig auch als lesbarer Streifen erzeugt wurde.
