Sichtpeilanlage P-723/m (TELEGON IV / PST 638)

P-723/m

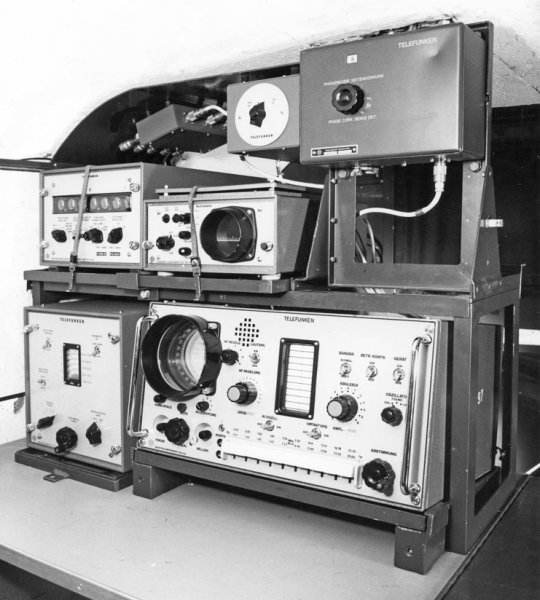

Zentrales Element der P-723/m -Anlagen war das mit Kursskala versehene Zweikanal-Sichtpeilgerät SiG 638/2. Ergänzt wurde dieses mit dem Panorama-Zusatzgerät PaG 724, sowie dem digitalen Frequenzanzeiger FA 990. Die Ferrit-Peilantenne PR 638/1 war in einem kreisrunden GFK-Gehäuse (von der Truppe „Emmentaler“ genannt) eingebaut. Sie bestand im Wesentlichen aus zwei Stabgruppen mit zugehörigen Wicklungen, die kreuzweise aufeinander lagen. Montiert war das Gebilde auf dem isoliert angebrachten, metallischen Fahrzeug-Gepäckträger. Dieser diente als Hilfsantenne zur Seitenbestimmung - deren Signal wurde über das Anpassgerät AP 638/1 dem Peilempfänger zugeführt. Vor dem Peilvorgang wurde die Richtung des Fahrzeuges (Längsachse in Fahrtrichtung) mittels des Hand-Fluidpeilkompasses HPK 57 bestimmt und an der Kursskala des Sichtgerätes eingestellt. Auf der Kursskala konnte so der nordbezogene, rechtweisende Peilwert (QTE) abgelesen werden.

Vier der zehn beschafften P-723/m -Anlagen waren zusätzlich mit Längstwellen-Peilvorsatzgeräten LW 638/1 ausgestattet. Zu ihren Einsatzgebieten gehörte unter anderem die (regionale) Nahfeldpeilung illegaler Emissionen. Diese vier VW-Fahrzeuge wiesen „zivile“ Lackierung auf - eine über den Gepäckträger mit der Ferritantenne gezogene „Plache“ ergab perfekte Tarnung. Die erhaltenen Peilresultate dienten als Grundlage für den Einsatz lokaler Peiltrupps in urbanen Gebieten - diese Trupps waren ihrerseits mit P-720/t -Kleinstpeilgeräten ausgerüstet. Zur Bedienungsmannschaft der P-723/m -Anlagen gehörten: 1 Peiler, 1 Auswerter, 1 Motorfahrer.
