Sechskanalgerät MK-2 zu TLD-Station (SE-213)

MK-2

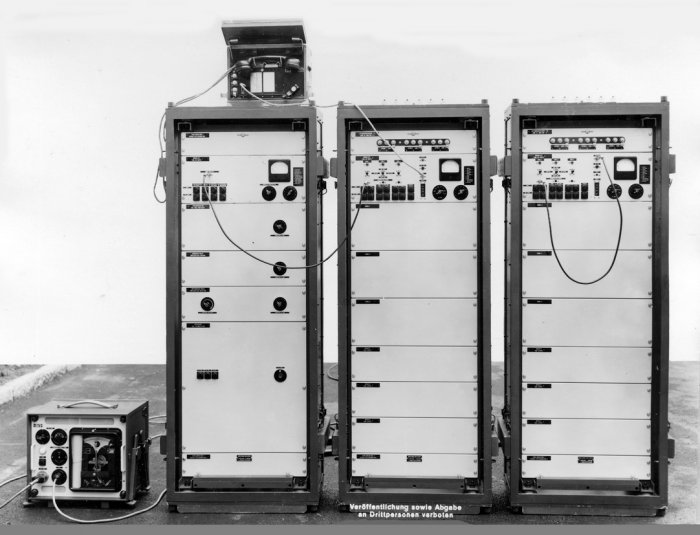

Die Sechskanalanlage MK-2 bestand im Wesentlichen aus drei ähnlich aufgebauten - und untereinander verkabelten - Apparateschränken. Diese enthielten die einzelnen, von der Frontseite her bedienbaren Anlagemodule. Im Schrank 1 (links) waren die für alle Kanäle gemeinsam genutzten Einheiten untergebracht: Sende- und Empfangsverstärker, Trägergenerator und Speisegerät. Die Schränke 2 und 3 (mitte und rechts) enthielten die Module für je 3 Kanäle: Kanaleinheiten (Ringmodulatoren, Filterketten) sowie die Rufzusätze. Jeder Apparateschrank besass im oberen Teil einen „Messplatz“: Dieser enthielt ein Röhrenvoltmeter mit den notwendigen Prüfschaltungen zur Überwachung der wichtigsten (Röhren-) Stromkreise. Die gesamte Anlage war durchgehend mit Rimlock-/ Noval-Röhren bestückt. Eine Besonderheit: Wurde eine TLD-Relaisstation innerhalb einer MK-2 -Verbindung eingesetzt, so musste ein separater Doppel- Relaisverstärker ZT 11g zwischen die beiden Stationseinheiten geschaltet werden. Der Grund dafür lag darin, dass der TLD-NF-Verstärker wohl für Sprachfrequenzen, nicht aber für das von der MK-2 benützte Frequenzband von 35 - 65 kHz ausgelegt war. Im Gegensatz zur portablen MK-1 -Anlage erfolgte die Netzspeisung der MK-2 -Anlage über einen separaten, elektromagnetischen Spannungsregler ZT 11h. Damit waren Netzspannungsschwankungen im Bereich von ±15% auszugleichen.

Die MK-1 und MK-2 -Anlagen wurden ab 1942, gleichzeitig mit der TLD-Station, entwickelt. Ende 1946 waren rund 150 der während des Krieges bestellten TLD-Stationen ausgeliefert. Erst Ende dieses Jahres schritt man zur Bestellung von 22 Stück MK-2. Die Auslieferung erfolgte Mitte 1950 - rund 3 1/2 Jahre später. Die geringe, beschaffte Stückzahl erscheint aus heutiger Sicht völlig unverständlich: Die fehlende Option eines Mehrkanalbetriebes schränkte die Einsatzmöglichkeiten der TLD-Richtstrahlstation drastisch ein…
