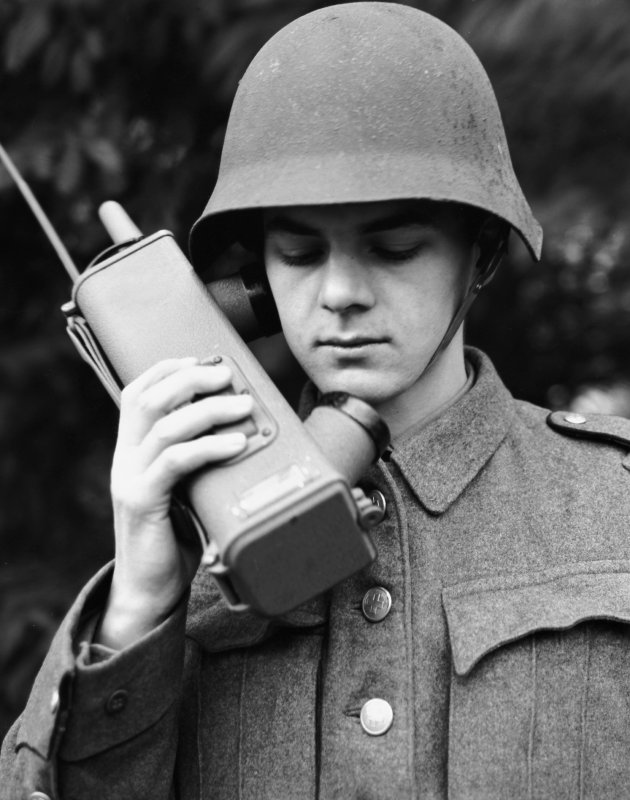

FOX - ein «Babyphone»? Dieses Foto hat dem Gerät den Kosenamen verschafft
Einsatz-Unterlagen
Chronologien von Geräten
Übersicht Frequenzen
Handfunksprechgerät «FOX» | |
SE-100 | FOX | SCR-536/BC-611 | |
| Das bei der US Army im Jahre 1941 eingeführte Gerät (Truppenjargon «Handie-Talkie») diente der Verbindung innerhalb der Einheit. Die einfache Bedienung machte es möglich, dass sogar Infanteristen nach kurzer Einweisung damit funken konnten. Mit dem Ausziehen der Teleskopantenne wurde das Gerät eingeschaltet und war sofort empfangsbereit. Das FOX verfügte über genau einen Kanal (Quarz). Vor allem nachts war es oft weitgehend Glücksache, ob man ausser den vielen Signalen aus aller Welt auch noch die Gegenstation empfangen konnte ... | |
| Einsatz bei der Truppe | 1947 - 1970 |
| Einsatzstufe(n) | Kompanie, Zug |
| Netzbildung | Mehrfachnetze |
| Beschaffung | 1946 - 1949 5777 Stück US Surplus 1949 - 1952 12000 Stück Lizenzbau Autophon AG |
| Zuteilung | Alle Einheiten der Armee |
| Nachfolgegerät(e) | SE-125 |
| Liquidation | 1974 |
| Einsatz in anderen Armeen | US Army während des Zweiten Weltkrieges |
Das Gerät war mit 5 Miniaturröhren bestückt (1.5 V Heiz-, 103.5 V Anodenspannung). Die geringe Zahl von Röhren war nur möglich, weil sie in geschickter Weise sowohl für Senden als auch Empfang benutzt wurden. Die Frequenzen der einzelnen Waffengattungen wurden so gewählt, dass möglichst wenig Störungen auftraten. | |
| Entwicklung bei | Motorola, USA |
| Entwicklungsjahr(e) | 1939 - 1941 |
| Hersteller | Motorola, USA Autophon AG, Solothurn Lizenzbau |
| Produktionsjahr(e) | 1940 - 1943 1949 - 1952 |
| Frequenzbereich(e) | 3.6 - 6 MHz |
| Frequenzwahl | Quarz Nur 1 Kanal! Ausweichen nicht möglich! |
| Modulationsart(en) | |
| Sendeleistung | 0.02 W |
| Antenne(n) | Teleskopantenne Diente zugleich als Ein-/Aus-Schalter |
| Planungsreichweite | 0.2 km |
| Speisung | 2 Trockenbatterien: 1.5 V und 103.5 V |
| Abmessungen (BHT) | 320 x 90 x 70 mm |
| Gewicht | 2.5 kg |
